液壓沖床除油器
發布者：創佳鴻機械 發布時間：2013/7/12 11:31:18
液壓沖床除油器也稱油水分離器，其作用是將壓縮空氣中凝聚的水分和油分等雜質分離出來，使壓縮空氣得到初步凈化。其結構形式有：環形回轉式、撞擊折回式、離心旋轉式、水陸式以及以上形式的組合使用等。

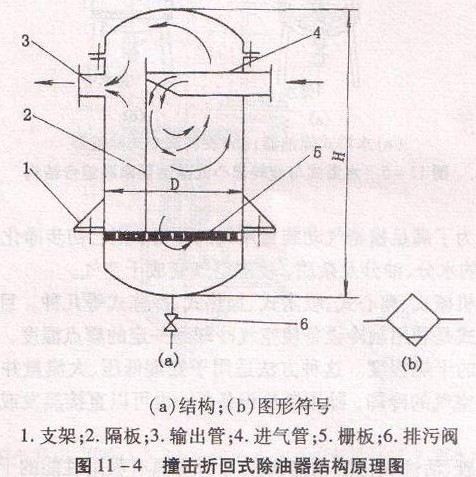

(1)液壓沖床撞擊折回式除油器
液壓沖床撞擊折回式除油器，如圖11 -4所示。壓縮空氣自進氣管4進入除油器以后，氣流受到踴板2的阻擋，撞擊隔板2而折回向下，繼而又回升向上，形成回轉環流，最后從排氣管3排出。與此同時，壓縮空氣中的水滴、油滴和雜質在離心力和慣性力作用下從空氣中分離析出，沉降于除油器的底部，經排污閥6排出。
為提高油水分離的效果，氣流回轉后上升的速度不能太快，一般不超過1m/so通常油水分離器的高度H為其內徑D的3.5 -5倍。
(2)液壓沖床水浴式除油器
液壓沖床水浴式除油器的結構如圖11-5(a)所示。壓縮空氣從管道進人除油器底部以后，經水洗和過濾后從出口輸出。其優點是可清除壓縮空氣中大量的油分等雜質;其缺點是當工作時間稍長時，液面會漂浮一層油污，需經常清洗和排除。
(3)液壓沖床旋轉離心式除油器
液壓沖床旋轉離心式除油器的結構如圖11 -5(b)所示。壓縮空氣從切向進入除油器后，產生強烈旋轉，使壓縮空氣中的水滴部，再由排污閥定期排出。
在要求凈化程度高的氣動系統中，可將水浴式與旋轉離心式除油器串聯組合使用，其結構如圖11-5所示。這樣可以顯著增強凈化效果。
(1)液壓沖床撞擊折回式除油器
液壓沖床撞擊折回式除油器，如圖11 -4所示。壓縮空氣自進氣管4進入除油器以后，氣流受到踴板2的阻擋，撞擊隔板2而折回向下，繼而又回升向上，形成回轉環流，最后從排氣管3排出。與此同時，壓縮空氣中的水滴、油滴和雜質在離心力和慣性力作用下從空氣中分離析出，沉降于除油器的底部，經排污閥6排出。
為提高油水分離的效果，氣流回轉后上升的速度不能太快，一般不超過1m/so通常油水分離器的高度H為其內徑D的3.5 -5倍。
(2)液壓沖床水浴式除油器
液壓沖床水浴式除油器的結構如圖11-5(a)所示。壓縮空氣從管道進人除油器底部以后，經水洗和過濾后從出口輸出。其優點是可清除壓縮空氣中大量的油分等雜質;其缺點是當工作時間稍長時，液面會漂浮一層油污，需經常清洗和排除。
(3)液壓沖床旋轉離心式除油器
液壓沖床旋轉離心式除油器的結構如圖11 -5(b)所示。壓縮空氣從切向進入除油器后，產生強烈旋轉，使壓縮空氣中的水滴部，再由排污閥定期排出。
在要求凈化程度高的氣動系統中，可將水浴式與旋轉離心式除油器串聯組合使用，其結構如圖11-5所示。這樣可以顯著增強凈化效果。
