油壓沖床記憶元件
發布者：創佳鴻機械 發布時間：2013/7/11 11:44:24
油壓沖床記億元件分為單輸出和雙輸出兩種。雙輸出記憶元件稱為雙穩元件，單輸出記億元件稱為單記憶元件。

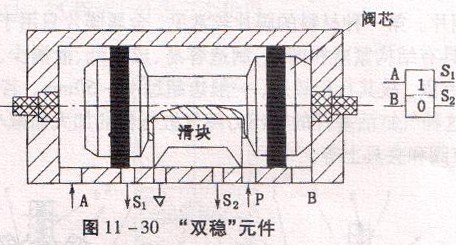

“雙穩”元件的工作原理，如圖11 -30所示。當A有控制信號輸入時，閥芯帶動滑塊向右移動，接通P與SI之間的通路， SI口有輸出，而S2與排氣孔相通，無輸出。此時“雙穩”處于“1”狀態。在控制端B的輸入信號到來之前，A信號雖消失，閥芯仍保持在右端位置，故SI口總是有輸出。當B有輸入信號時，閥芯被推向左端，則p與S2之間相通， S2口有輸出， SI與排氣孔相通，此時元件置“0”狀態。同理，在B信號消失后，A信號未到來前，閥芯仍處于左端，元件一直保持此狀態， S2口總有輸出。所以該元件具有記憶功能，屬記憶元件。注意，在使用中不能在"雙穩"元件的兩個輸入端同時輸入信號，否則，元件處于不定工作狀態。
“雙穩”元件的工作原理，如圖11 -30所示。當A有控制信號輸入時，閥芯帶動滑塊向右移動，接通P與SI之間的通路， SI口有輸出，而S2與排氣孔相通，無輸出。此時“雙穩”處于“1”狀態。在控制端B的輸入信號到來之前，A信號雖消失，閥芯仍保持在右端位置，故SI口總是有輸出。當B有輸入信號時，閥芯被推向左端，則p與S2之間相通， S2口有輸出， SI與排氣孔相通，此時元件置“0”狀態。同理，在B信號消失后，A信號未到來前，閥芯仍處于左端，元件一直保持此狀態， S2口總有輸出。所以該元件具有記憶功能，屬記憶元件。注意，在使用中不能在"雙穩"元件的兩個輸入端同時輸入信號，否則，元件處于不定工作狀態。
