四柱油壓機鎖緊回路
發布者：創佳鴻機械 發布時間：2013/7/1 10:46:08
四柱油壓機鎖緊回路的功能是使執行元件停止在規定的位置上，且能防止因受外界影響而發生漂移或竄動。
通常采用O型或M型中位機能的三位換向閥構成鎖緊回路，當接人回路時，執行元件的進、出油口都被封閉，可將執行元件鎖緊不動。這種鎖緊回路由于受到換向閥泄漏的影響，執行元件仍可能產生一定漂移或竄動，鎖緊效果較差。

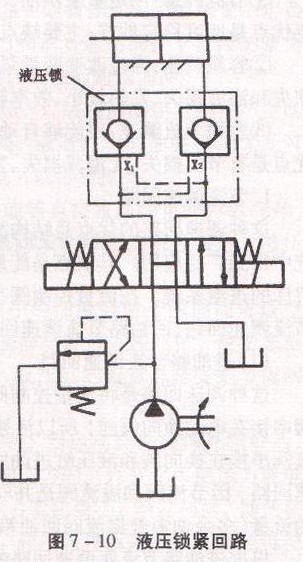

圖7 -10所示為兩個液控單向閥組成的鎖緊回路。四柱油壓機活塞可以在行程中的任何位置停止并鎖緊，其鎖緊效果只受液壓缸泄漏的影響，因此其鎖緊效果較好。
采用液壓鎖的鎖緊回路，換向閥的中位機能應使液壓鎮的控制油液卸壓(即換向閥應采用H型或Y型中位機能)，以保證換向閥中位接人回路時，液壓鎖能立即關閉，活塞停止運動并鎖緊。假如采用O型中位機能的換向閥，四柱油壓機換向閥處于中位時，由于控制油液仍存在一定的壓力，液壓鎖不能立即關閉，直至由于換向閥地漏使控制油液壓力下降到一定值后，液壓鎖才能關閉，這就較低了鎖緊效果。
通常采用O型或M型中位機能的三位換向閥構成鎖緊回路，當接人回路時，執行元件的進、出油口都被封閉，可將執行元件鎖緊不動。這種鎖緊回路由于受到換向閥泄漏的影響，執行元件仍可能產生一定漂移或竄動，鎖緊效果較差。
圖7 -10所示為兩個液控單向閥組成的鎖緊回路。四柱油壓機活塞可以在行程中的任何位置停止并鎖緊，其鎖緊效果只受液壓缸泄漏的影響，因此其鎖緊效果較好。
采用液壓鎖的鎖緊回路，換向閥的中位機能應使液壓鎮的控制油液卸壓(即換向閥應采用H型或Y型中位機能)，以保證換向閥中位接人回路時，液壓鎖能立即關閉，活塞停止運動并鎖緊。假如采用O型中位機能的換向閥，四柱油壓機換向閥處于中位時，由于控制油液仍存在一定的壓力，液壓鎖不能立即關閉，直至由于換向閥地漏使控制油液壓力下降到一定值后，液壓鎖才能關閉，這就較低了鎖緊效果。
