四柱油壓機回油路節流調速回路
發布者：創佳鴻機械 發布時間：2013/7/2 11:40:34

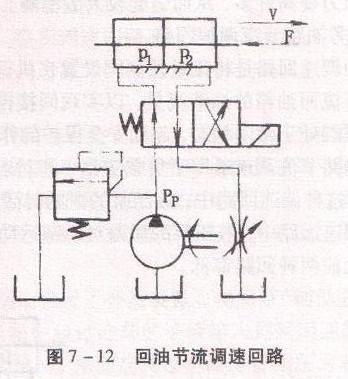

四柱油壓機這種調速回路是將流量控制閥設置在執行元件是因油路上，如圖7 -12所示。由于節流閥串接在電磁換向閥與油箱之間的因油路上，所以活塞的往復運動都屬于回油路節流調速過程。通過節流閥調節液壓缸的回油流量，從而控制進入液壓缸的流量，因此同進油路節流調速回路一樣可達到調速目的。
節流閥回油路節流調速回路也具備前述進油路節流調速回路的特點，但這兩種調速回路因液壓缸的回油腔壓力存在差異，因此它們之間也存在不同之處�，F(xiàn)比較如下:
①對于四柱油壓機回油路節流調速回路，由于液壓缸的回油腔中存在-定背壓，因而能承受一定負值負載(即與活塞運動方向相同的負載。例如順鏡時的鏡削力和垂直運動部件下行時的重力等)，而進油節流調速回路，在負值負載作用下活塞的運動會因失控而超速前沖。
②在回油路節流調速中，由于液壓缸的回油腔中存在背壓，且活塞運動速度腿快產生的背壓力就越大，故其運動平穩性較好；而進油路節流調速回路，液壓缸的回油腔中則無此背壓，因此其運動平穩性較差，若增加背壓閥，則運動平穩性也可以得到提高。
③在四柱油壓機回油路節流調速回路中，經過節流閥發熱后的油液能夠直接流回油箱并得以冷卻，才液壓缸泄漏的影響較��；而進油路節流調速回路，通過節流閥發熱后的油液直接進入液壓缸，會引起泄漏的增加。
④對于四柱油壓機回油路節流調速回路，在停車后，液壓缸回油腔中的油液會由于泄漏而形成空隙，再次啟動時，液壓泵輸出的流量將不受流量控制閥的限制而全部進入液壓缸，使活塞出現較大的起動超速前沖；而對于進油路節流調速回路，因進入液壓缸的流量總是受到節流閥的限制，故啟動沖擊小。
⑤對于四柱油壓機進油路節流調速回路，比較容易實現壓力控制過程，當運動部件碰到死擋鐵后，液壓缸進油腔內的壓力會上升到溢流閥的調定壓力，利用這種壓力的上升變化可使壓力繼電器發出電信號；而回油路節流調速回路，液壓缸進油腔內的壓力變化很小，難以利用，即使在運動部件碰到死擋鐵后，液壓缸回油腔內的壓力會下降到零，利用這種壓力下降變化也可使壓力繼電器發出電信號，但實現這一過程所采用的電路結構復雜，可靠性低。
此外，對單活塞桿缸液壓來說，無桿腔進油路節流調速可獲得較有桿腔回油路節流調速低的速度和大的調速范圍；有桿腔回油路節流調速，在輕載時回油腔內的背壓力可能比進油
腔內的壓力要高許多，從而引起較大的泄漏。
節流閥回油路節流調速回路也具備前述進油路節流調速回路的特點，但這兩種調速回路因液壓缸的回油腔壓力存在差異，因此它們之間也存在不同之處�，F(xiàn)比較如下:
①對于四柱油壓機回油路節流調速回路，由于液壓缸的回油腔中存在-定背壓，因而能承受一定負值負載(即與活塞運動方向相同的負載。例如順鏡時的鏡削力和垂直運動部件下行時的重力等)，而進油節流調速回路，在負值負載作用下活塞的運動會因失控而超速前沖。
②在回油路節流調速中，由于液壓缸的回油腔中存在背壓，且活塞運動速度腿快產生的背壓力就越大，故其運動平穩性較好；而進油路節流調速回路，液壓缸的回油腔中則無此背壓，因此其運動平穩性較差，若增加背壓閥，則運動平穩性也可以得到提高。
③在四柱油壓機回油路節流調速回路中，經過節流閥發熱后的油液能夠直接流回油箱并得以冷卻，才液壓缸泄漏的影響較��；而進油路節流調速回路，通過節流閥發熱后的油液直接進入液壓缸，會引起泄漏的增加。
④對于四柱油壓機回油路節流調速回路，在停車后，液壓缸回油腔中的油液會由于泄漏而形成空隙，再次啟動時，液壓泵輸出的流量將不受流量控制閥的限制而全部進入液壓缸，使活塞出現較大的起動超速前沖；而對于進油路節流調速回路，因進入液壓缸的流量總是受到節流閥的限制，故啟動沖擊小。
⑤對于四柱油壓機進油路節流調速回路，比較容易實現壓力控制過程，當運動部件碰到死擋鐵后，液壓缸進油腔內的壓力會上升到溢流閥的調定壓力，利用這種壓力的上升變化可使壓力繼電器發出電信號；而回油路節流調速回路，液壓缸進油腔內的壓力變化很小，難以利用，即使在運動部件碰到死擋鐵后，液壓缸回油腔內的壓力會下降到零，利用這種壓力下降變化也可使壓力繼電器發出電信號，但實現這一過程所采用的電路結構復雜，可靠性低。
此外，對單活塞桿缸液壓來說，無桿腔進油路節流調速可獲得較有桿腔回油路節流調速低的速度和大的調速范圍；有桿腔回油路節流調速，在輕載時回油腔內的背壓力可能比進油
腔內的壓力要高許多，從而引起較大的泄漏。
