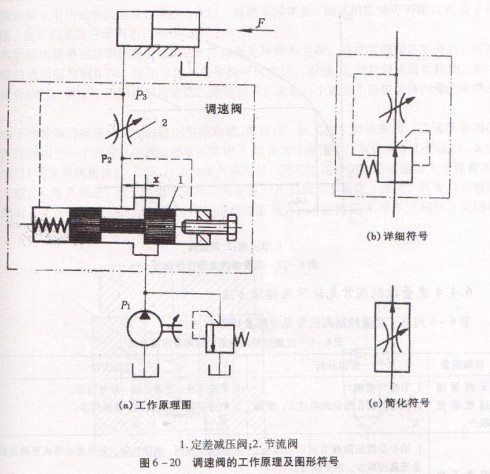

四柱油壓機調速閥是由定差減壓閥與節流閥串聯而成的組合閥，結構原理及圖形符號如圖6 -20所示。節流閥用來調節通過的流量，定差減壓閥則自動補償負載變化的影響，使節流閥前后的壓力差為定值，以消除負載變化對流量的影響。如圖6 -20(a)所示，定差減壓閥1與節流閥2串聯，定差減壓閥左右兩腔也分別與節流閥前后端溝通。設定差減壓閥的進口壓力為PI 油液經減壓后的出n壓力為Pz，通過節流閥又降至P3后進入液壓缸。冉的大小由液壓缸的負載F決定。負載F變化，則P3和調速閥兩端壓力差(PI -P3)隨之變化，但節流閥兩端壓力差(pz -P3)卻保持不變。例如:F增大使P3增大，四柱油壓機減壓閥閥芯彈簧腔的液壓作用力也增大，閥芯左移，減壓口開度z增大，減壓作用減小使pz有所增加，結果壓力差(pz - P3)保持不變；反之亦然。通過調速閥的流量因此就保持恒定不變了。在調速閥閥體中，減壓閥和節流閥一般為相互垂直安置。節流閥部分設有流盤調節手輪，而減壓閥部分附有行程限位器。
