鼓包機溢流閥的應用
發布者：創佳鴻機械 發布時間：2013/6/26 10:23:15
(1)調壓溢流

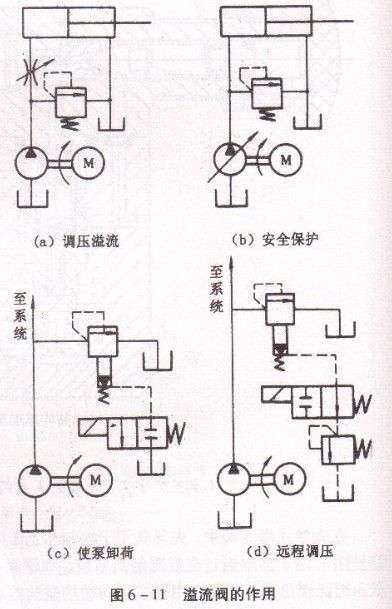

在采用定量泵供油的液壓系統中，鼓包機溢流閥通常并聯在液壓泵的出口處，在其進油路或回油路上設置節流閥或調速閥，使泵油的一部分進入液壓缸工作，而多余的油須經濫流閥流回油箱，溢流閥處于其調定壓力下的常開狀態。調節彈簧的壓緊力，也就調節了系統的工作壓力。因此，在這種情況下，溢流閥的作用即為調壓溢流。如圖6-11(a)所示。
(2)安全保護
鼓包機液壓系統采用變量泵供油時，系統內沒有多余的油需要溢流，其工作壓力由負載決定。
這時與泵并聯的溢流閥只有在過載時才需打開，以保障系統的安全。因此，這種系統中的溢流閥又稱為安全閥，它是常閉的，如圖6-11(b)所示。
(3)使泵卸荷
如圖6-11(c)所示，先導型溢流閥對泵起調壓溢流作用。當二位二通閥的電磁鐵通電后，溢流閥的外控口與油箱接通。此時，由于主閥彈簧很軟，主閥芯在進口壓力很低的情況下，即可迅速抬起，使泵卸荷，以減少能量消耗。此時，泵接近于空載運轉，功耗很小，即處于卸荷狀態。這種卸荷方法所用的二位二通閥可以是通徑很小的閥。由于在實用中經常采用這種卸荷方法，為此常將溢流閥和串接在該閥外控口的電磁換向閥組合成一個元件，稱為電磁滋流閥。
(4)遠程調壓系統
當先導式溢流閥的外控口(遠程控制口)與調壓較低的溢流閥(或遠程調壓閥)連通時，其主閥芯上腔的油壓只要達到低壓閥的調整壓力，主閥芯即可抬起溢流(其先導式溢流閥不再起調壓作用)，即實現遠程調壓。如圖6-11(d)所示，當電磁閥的電磁鐵不通電時，電磁閥的右位工作，將先導式溢流閥的外控油口與低壓調壓閥連通，實現遠程調壓。
在采用定量泵供油的液壓系統中，鼓包機溢流閥通常并聯在液壓泵的出口處，在其進油路或回油路上設置節流閥或調速閥，使泵油的一部分進入液壓缸工作，而多余的油須經濫流閥流回油箱，溢流閥處于其調定壓力下的常開狀態。調節彈簧的壓緊力，也就調節了系統的工作壓力。因此，在這種情況下，溢流閥的作用即為調壓溢流。如圖6-11(a)所示。
(2)安全保護
鼓包機液壓系統采用變量泵供油時，系統內沒有多余的油需要溢流，其工作壓力由負載決定。
這時與泵并聯的溢流閥只有在過載時才需打開，以保障系統的安全。因此，這種系統中的溢流閥又稱為安全閥，它是常閉的，如圖6-11(b)所示。
(3)使泵卸荷
如圖6-11(c)所示，先導型溢流閥對泵起調壓溢流作用。當二位二通閥的電磁鐵通電后，溢流閥的外控口與油箱接通。此時，由于主閥彈簧很軟，主閥芯在進口壓力很低的情況下，即可迅速抬起，使泵卸荷，以減少能量消耗。此時，泵接近于空載運轉，功耗很小，即處于卸荷狀態。這種卸荷方法所用的二位二通閥可以是通徑很小的閥。由于在實用中經常采用這種卸荷方法，為此常將溢流閥和串接在該閥外控口的電磁換向閥組合成一個元件，稱為電磁滋流閥。
(4)遠程調壓系統
當先導式溢流閥的外控口(遠程控制口)與調壓較低的溢流閥(或遠程調壓閥)連通時，其主閥芯上腔的油壓只要達到低壓閥的調整壓力，主閥芯即可抬起溢流(其先導式溢流閥不再起調壓作用)，即實現遠程調壓。如圖6-11(d)所示，當電磁閥的電磁鐵不通電時，電磁閥的右位工作，將先導式溢流閥的外控油口與低壓調壓閥連通，實現遠程調壓。
