四柱油壓機先導式溢流閥
發布者：創佳鴻機械 發布時間：2013/5/27 10:31:47
根據結構不同，溢流閥可分為直動式和先導式兩類。直動式用于低壓系統，先導式用于中、高壓系統。
四柱油壓機先導式溢流閥

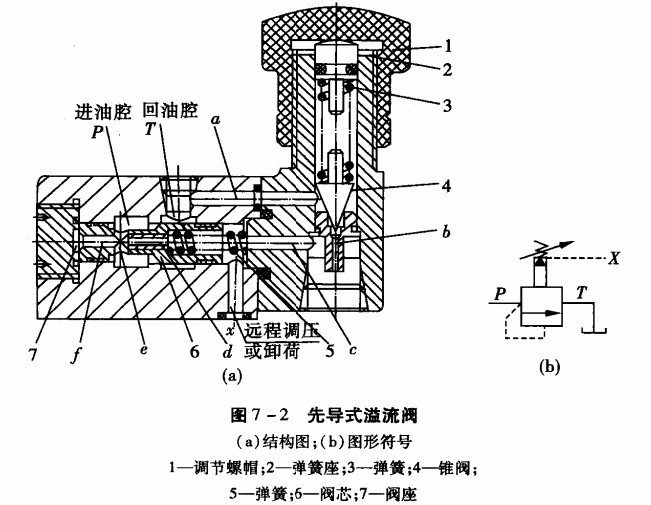

結構原理和圖形符號如圖7 -2所示。這種閥的結構分兩部分，左邊是主閥部分，右邊是先導閥部分。該閥的特點是利用主閥芯6左右兩端受壓表面的作用力差與彈簧力相平衡來控制閥芯移動的。壓力油通過進油口進入P腔后，再經孔e和f進入閥芯的左腔，同時油液又經阻尼小孔d進入閥芯的右腔并經c孔和b孔作用于先導調壓閥錐閥4上，與彈簧3的彈簧力平衡。當系統壓力P較低時，錐閥4閉合，主閥芯6左右腔壓力近乎相等，溢流口關閉，P，T不通，主閥芯在彈簧寫的作用下，處于最左端。當系統壓力升高并大于先導閥彈簧3的調定壓力時，錐閥4被打開，主閥芯右腔的壓力油經錐閥4、小孔α，回油腔T流回油箱。這時由于主閥閥芯6的阻尼孔d的作用產生壓降，所以閥芯6右腔的壓力低于左腔的壓力，當閥芯6左右兩端壓力差超過彈簧5的作用力時，閥芯向右推，進油腔P和回油腔T接通，實現溢流作用。調節螺帽1，可通過彈簧座2調節調壓彈簧3的壓緊力，從而調定液壓系統的壓力。更換不同剛度的調壓彈簧，便可得到不同的調壓范圍。
由于該溢流閥的先導間結構尺寸較小，調壓彈簧剛度較小，因此壓力調整比較輕便。但需要先導閥和主閥都動作后才起控制作用，因此反應不如直動式溢流閥靈敏。先導式溢流閥中主閥彈簧主要用于克服閥芯的摩擦力，彈簧剛度小。當溢流量變化引起主閥彈簧壓縮量變化時，彈簧力變化較小。因此間的進口壓力變化也較小，故先導式溢流閥調壓穩定性好。因先導式溢流間是由先導閥來控制和調節溢流壓力，而由主閥來溢流，故在工作過程中振動小、噪聲低、壓力較穩定，它適于高壓、大流量的場合。
四柱油壓機先導式溢流閥
結構原理和圖形符號如圖7 -2所示。這種閥的結構分兩部分，左邊是主閥部分，右邊是先導閥部分。該閥的特點是利用主閥芯6左右兩端受壓表面的作用力差與彈簧力相平衡來控制閥芯移動的。壓力油通過進油口進入P腔后，再經孔e和f進入閥芯的左腔，同時油液又經阻尼小孔d進入閥芯的右腔并經c孔和b孔作用于先導調壓閥錐閥4上，與彈簧3的彈簧力平衡。當系統壓力P較低時，錐閥4閉合，主閥芯6左右腔壓力近乎相等，溢流口關閉，P，T不通，主閥芯在彈簧寫的作用下，處于最左端。當系統壓力升高并大于先導閥彈簧3的調定壓力時，錐閥4被打開，主閥芯右腔的壓力油經錐閥4、小孔α，回油腔T流回油箱。這時由于主閥閥芯6的阻尼孔d的作用產生壓降，所以閥芯6右腔的壓力低于左腔的壓力，當閥芯6左右兩端壓力差超過彈簧5的作用力時，閥芯向右推，進油腔P和回油腔T接通，實現溢流作用。調節螺帽1，可通過彈簧座2調節調壓彈簧3的壓緊力，從而調定液壓系統的壓力。更換不同剛度的調壓彈簧，便可得到不同的調壓范圍。
由于該溢流閥的先導間結構尺寸較小，調壓彈簧剛度較小，因此壓力調整比較輕便。但需要先導閥和主閥都動作后才起控制作用，因此反應不如直動式溢流閥靈敏。先導式溢流閥中主閥彈簧主要用于克服閥芯的摩擦力，彈簧剛度小。當溢流量變化引起主閥彈簧壓縮量變化時，彈簧力變化較小。因此間的進口壓力變化也較小，故先導式溢流閥調壓穩定性好。因先導式溢流間是由先導閥來控制和調節溢流壓力，而由主閥來溢流，故在工作過程中振動小、噪聲低、壓力較穩定，它適于高壓、大流量的場合。
