四柱油壓機軸向柱塞泵的工作原理
發布者：創佳鴻機械 發布時間：2013/6/9 10:09:05
1.斜盤式軸向柱塞泵的工作原理
四柱油壓機軸向柱塞泵是指柱塞在缸體內呈軸向排列并沿圓周均勻分布，柱塞的軸線平行于缸體旋轉軸心線。

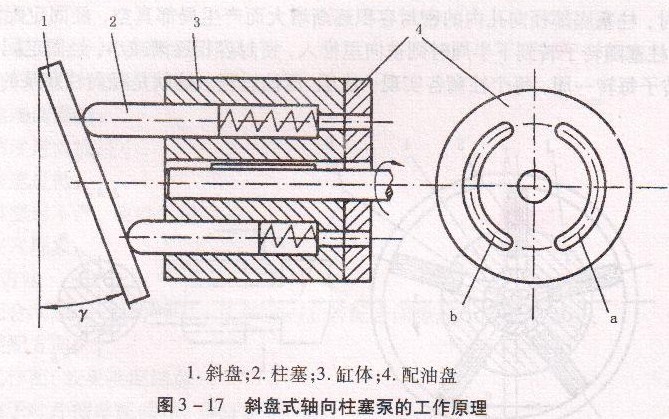

四柱油壓機軸向柱塞泵的工作原理如圖3 -17所示。它主要由柱塞2、缸體3、配油盤4和斜盤1等零件組成。在缸體3上沿圓周均勻分布著幾個軸向柱塞孔，柱塞2可在其中滑動。斜盤1的法線與缸體軸心成γ角。斜盤1和配油盤4固定，傳動軸帶動缸體和柱塞一起轉動。柱塞在根部彈簧(或液壓油)的作用下，而保持其頭部與斜盤緊密接觸。當傳動軸按圖3 -17中所示方向旋轉時，由于斜盤和彈簧的共同作用，使柱塞產生往復運動，各柱塞與缸體間的密封腔容積便發生增大或縮小的變化，通過配油盤上的窗口吸油和壓油。當柱塞自最低位置向前上方轉動時，柱塞轉角在0→7范圍內，柱塞逐漸向左伸出，使缸體柱塞孔內密封容積增大而產生局部真空，經配油盤上的窗口a吸油;當柱塞轉角在作→21T范用內(柱塞在自上最高位置向后下方的半周內).柱塞則被斜盤向里推移，使密封容積不斷減小，通過配油盤向的壓油窗口b壓油。四柱油壓機缸體每旋轉一周，每個柱塞往復運動一次，完成一次吸、壓油動作。如果改變斜盤傾角γ的大小，就能改變柱塞行程扎進而也就改變了泵的排量;若改變斜盤傾角γ的方向，就能改變吸油和壓油方向，而使其成為雙向變量泵。
四柱油壓機軸向柱塞泵是指柱塞在缸體內呈軸向排列并沿圓周均勻分布，柱塞的軸線平行于缸體旋轉軸心線。
四柱油壓機軸向柱塞泵的工作原理如圖3 -17所示。它主要由柱塞2、缸體3、配油盤4和斜盤1等零件組成。在缸體3上沿圓周均勻分布著幾個軸向柱塞孔，柱塞2可在其中滑動。斜盤1的法線與缸體軸心成γ角。斜盤1和配油盤4固定，傳動軸帶動缸體和柱塞一起轉動。柱塞在根部彈簧(或液壓油)的作用下，而保持其頭部與斜盤緊密接觸。當傳動軸按圖3 -17中所示方向旋轉時，由于斜盤和彈簧的共同作用，使柱塞產生往復運動，各柱塞與缸體間的密封腔容積便發生增大或縮小的變化，通過配油盤上的窗口吸油和壓油。當柱塞自最低位置向前上方轉動時，柱塞轉角在0→7范圍內，柱塞逐漸向左伸出，使缸體柱塞孔內密封容積增大而產生局部真空，經配油盤上的窗口a吸油;當柱塞轉角在作→21T范用內(柱塞在自上最高位置向后下方的半周內).柱塞則被斜盤向里推移，使密封容積不斷減小，通過配油盤向的壓油窗口b壓油。四柱油壓機缸體每旋轉一周，每個柱塞往復運動一次，完成一次吸、壓油動作。如果改變斜盤傾角γ的大小，就能改變柱塞行程扎進而也就改變了泵的排量;若改變斜盤傾角γ的方向，就能改變吸油和壓油方向，而使其成為雙向變量泵。
