四柱油壓機夜壓缸的設計計算
發布者：創佳鴻機械 發布時間：2013/6/7 13:14:21
一般來說，四柱油壓機液壓缸都是標準件，但有時也需要自行設計液壓缸的設計計算是在對所設計的液壓系統進行工況分析、負載計算和確定了工作壓力的基礎上進行的。首先根據使用安求確定液壓缸的類型，再按負載和運動要求確定液壓缸的主要尺寸，必要時需進行強度驗算，最后進行結構設計。本節主要介紹液壓缸主要尺寸的計算及對其強度、剛度的驗算方法：
四柱油壓機液壓缸工作壓力的確定
四柱油壓機液壓缸的推力是由油液的工作壓力和活塞的有效的工作面積來確定的，而活塞的運動速度是由輸入缸的液壓油的流量和活塞的有效工作面積確定的，
當缸的推力一定時，工作壓力取的值高，活塞的有效面積就小，缸的結構就緊湊，但液壓元件的性能及密封要求相應提高；壓力取的值低，活塞的有效面積A就大，缸的結構尺寸就大，要使工作機構得到同樣的速度就要求有較大的流量，這將使有 關的泵、閥等液壓元件的規格相應增大，有可能導致整個液壓系統的結構龐大。

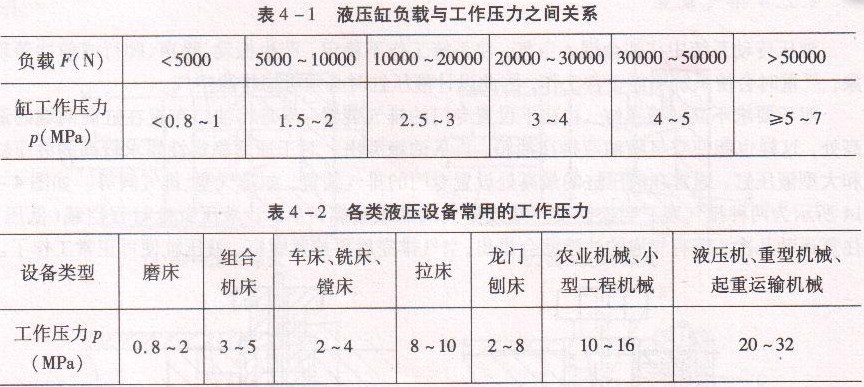

設計時，液壓缸的工作壓力可按負載大小由表4-1確定，也可按液壓設備類型參考表4-2來確定。
四柱油壓機液壓缸工作壓力的確定
四柱油壓機液壓缸的推力是由油液的工作壓力和活塞的有效的工作面積來確定的，而活塞的運動速度是由輸入缸的液壓油的流量和活塞的有效工作面積確定的，
當缸的推力一定時，工作壓力取的值高，活塞的有效面積就小，缸的結構就緊湊，但液壓元件的性能及密封要求相應提高；壓力取的值低，活塞的有效面積A就大，缸的結構尺寸就大，要使工作機構得到同樣的速度就要求有較大的流量，這將使有 關的泵、閥等液壓元件的規格相應增大，有可能導致整個液壓系統的結構龐大。
設計時，液壓缸的工作壓力可按負載大小由表4-1確定，也可按液壓設備類型參考表4-2來確定。
