四柱油壓機液壓缸的結構
發布者：創佳鴻機械 發布時間：2013/6/5 9:13:47
四柱油壓機液壓缸由后端蓋、缸筒、活塞、活塞桿、前端蓋等主要部件組成。為防止油液向外油漏或由高壓腔向低壓腔泄漏，在缸筒與端蓋、活塞與活塞桿、活塞與缸筒、活塞桿與前端蓋之間均設置有密封裝置，在前端蓋外側還裝有防塵裝置；為防止活塞快速移動時撞擊缸蓋，液壓缸端部還設置有緩沖裝置；有時還需設置排氣裝置。

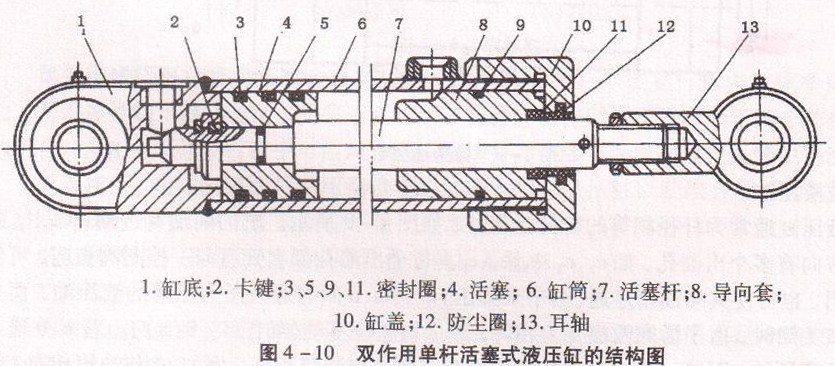

圖4 -10所示為四柱油壓機雙作用單桿活塞式液壓缸的結構圖，它由缸底1、缸筒6、缸蓋10、活塞4、活塞桿7和導向套8等組成。缸筒一端與缸底焊接在一起，另一端與缸蓋采用螺紋聯接�；钊c活塞桿采用半環連接。為了保證液壓缸的可靠密封，在相應部位設置了密封圈3，5、9、11和防塵圈12。
4.2.1缸筒與缸蓋的連接

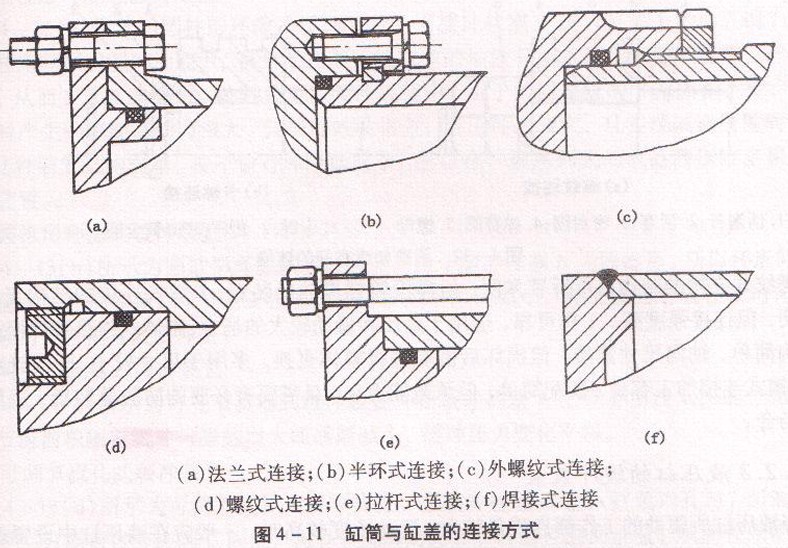

缸體組件與活塞組件構成密封的容腔，承受油壓的作用，因此缸體組件要有足夠的強度，較高的表面精度和可靠的密封性。缸筒與缸蓋的連接方式很多。常見的連接方式如圖4-11所示。
1.法蘭式連接
法蘭式連接如圖4-11(a)所示。法蘭式連接結構簡單、加工方便、連接可靠，但要求缸筒端部有足夠的壁厚，用以安裝螺栓或旋人螺釘。缸筒端部一般用鑄造、轍粗或焊接方式制成粗大的外經。法蘭式連接是常用的一種連接形式。
2.半環式連接
半環式連接如圖4-11(b)所示。半環式連接的特點是體積小、重量輕、結構緊湊，但須在缸筒上加工環形槽，削弱缸筒的強度，為此有時要加厚缸壁。
3.拉桿式連接
拉桿式連接如圖4-1l(e)所示。拉桿式連接結構簡單，工藝性好，加工和裝配方便，通用性強，但缸蓋的外廓尺寸和重量較大，拉桿受力后會拉伸變長，影響密封效果，這種連接方式只適用于液壓缸長度較小的中、低壓液缸。
4.螺紋式連接
螺紋式連接如圖4-1l(c)、(d)所示螺紋式連接有外螺紋聯接和內螺紋聯接兩種，其特點是體積小、重量輕刷緊湊，但缸筒端部的結構較復雜，裝拆時需要專用工具，擰緊時有可能將密封圈擰扭。這種連接形式一般用于要求外形尺寸小、重量輕的場合。
5.焊接式連接
焊接式連接如圖4-11(f)所示。焊接式連接的特點是結構簡單，機械強度高，但焊接后易引起缸筒產生變形，且不易加工，故使用較少。
圖4 -10所示為四柱油壓機雙作用單桿活塞式液壓缸的結構圖，它由缸底1、缸筒6、缸蓋10、活塞4、活塞桿7和導向套8等組成。缸筒一端與缸底焊接在一起，另一端與缸蓋采用螺紋聯接�；钊c活塞桿采用半環連接。為了保證液壓缸的可靠密封，在相應部位設置了密封圈3，5、9、11和防塵圈12。
4.2.1缸筒與缸蓋的連接
缸體組件與活塞組件構成密封的容腔，承受油壓的作用，因此缸體組件要有足夠的強度，較高的表面精度和可靠的密封性。缸筒與缸蓋的連接方式很多。常見的連接方式如圖4-11所示。
1.法蘭式連接
法蘭式連接如圖4-11(a)所示。法蘭式連接結構簡單、加工方便、連接可靠，但要求缸筒端部有足夠的壁厚，用以安裝螺栓或旋人螺釘。缸筒端部一般用鑄造、轍粗或焊接方式制成粗大的外經。法蘭式連接是常用的一種連接形式。
2.半環式連接
半環式連接如圖4-11(b)所示。半環式連接的特點是體積小、重量輕、結構緊湊，但須在缸筒上加工環形槽，削弱缸筒的強度，為此有時要加厚缸壁。
3.拉桿式連接
拉桿式連接如圖4-1l(e)所示。拉桿式連接結構簡單，工藝性好，加工和裝配方便，通用性強，但缸蓋的外廓尺寸和重量較大，拉桿受力后會拉伸變長，影響密封效果，這種連接方式只適用于液壓缸長度較小的中、低壓液缸。
4.螺紋式連接
螺紋式連接如圖4-1l(c)、(d)所示螺紋式連接有外螺紋聯接和內螺紋聯接兩種，其特點是體積小、重量輕刷緊湊，但缸筒端部的結構較復雜，裝拆時需要專用工具，擰緊時有可能將密封圈擰扭。這種連接形式一般用于要求外形尺寸小、重量輕的場合。
5.焊接式連接
焊接式連接如圖4-11(f)所示。焊接式連接的特點是結構簡單，機械強度高，但焊接后易引起缸筒產生變形，且不易加工，故使用較少。
