1.雙作用葉片泵的工作原理

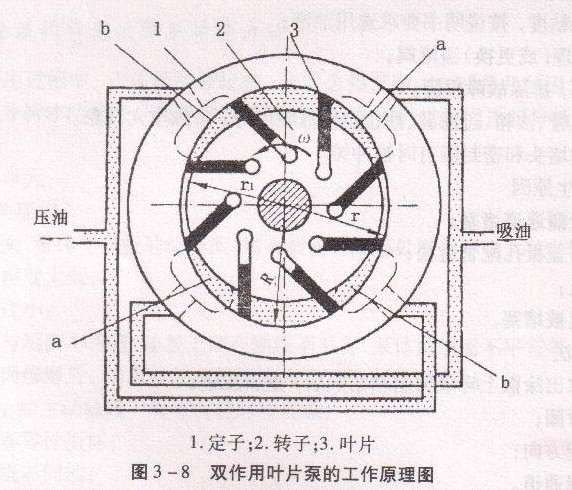

圖3 -8所示為四柱油壓機雙作用葉片泵的工作原理圖。該泵由定子1、轉子2、葉片3、配油盤和泵體等組成?定子1與轉子2的中心重合，定子內表面由兩段半徑為民的大圓弧和兩段半徑為r的小困弧以及它們之間的四段過渡曲線組成。在配油盤上對應于定子四段過渡曲線的位置開有四個配油窗口，其中兩個窗口a與吸油口相通，稱為吸油窗口。另外兩個窗口b與壓油口相通，稱為壓油窗口。轉子上開有均布的徑向槽，葉片3裝在槽內，并可在槽內滑動。轉子按圖3二8中所示方向旋轉時，葉片在離心力和根部液壓油(葉片根部與壓油腔相通)的作用下緊貼在定子內表面上，在配油盤、定子、轉子和兩相鄰葉片間形成密封腔。轉子轉動過程中使葉片由小半徑向大半徑處滑移時，兩葉片間的密封容積逐漸增大，形成局部真空而吸油；葉片由大半徑向小半徑處滑移時，因兩葉片間的密封容積逐漸減小而壓油。轉子每旋轉一周，葉片在槽內往復運動兩次，完成兩次吸油和壓油，故稱為雙作用式葉片泵。由于這種泵的排；雖不可調，故它是定量泵。

由于雙作用式葉片泵的兩個吸油窗口和兩個壓油窗口呈對稱分布，徑向受力是平衡的，因此這種葉片泵又稱為卸荷式葉片泵，也叫平衡式葉片泵。
