鼓包機活塞式液壓缸可分為雙桿式和單桿式兩種結構，其固定方式有缸體固定和活塞桿固定兩種。
(1)雙桿活塞式液壓缸。如圖4 -1所示為雙桿活塞式液壓缸的結構原理圖，其活塞的兩側都有伸出桿，當兩活塞桿直徑相同，缸兩腔的供油壓力和流量都相等時，活塞(或缸體)兩個方向的運動速度和推力也都相等。因此，這種液壓缸常用于要求往復運動速度和負載都相同的場合。

如圖4-2(a)所示為缸體固定的結構原理圖。當缸的左腔進壓力油，右腔回油時，活塞帶動工作臺向右移動；反之，右腔進壓力油，左腔回油時，鼓包機活塞帶動工作臺向左移動。工作臺的運動范圍略大于缸有效行程的3倍。
如圖4 -2(b)所示為活塞桿固定的結構原理圖。液壓油經(jīng)空心活塞桿的中心孔及靠近活塞處的徑向孔進、出液壓缸。當缸的左腔進壓力油，右腔回油時，缸體帶動工作臺向左移動；反之，右腔進壓力油，左腔回油時，缸體帶動工作臺向右移動。其運動范圍略大于缸有效行程的2倍。在有效行程相同的情況下，其所占空間比缸體固定的要小。

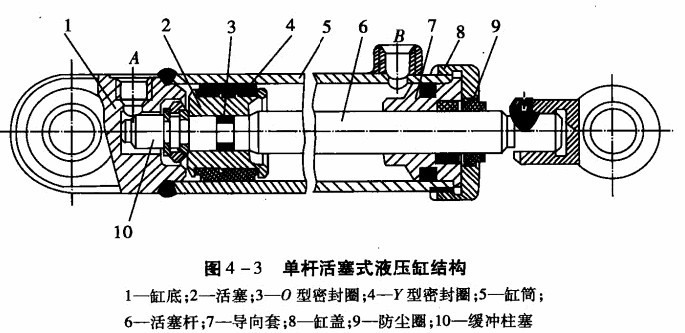

(2)鼓包機單桿活塞式液壓缸。如圖4 -3所示為單桿活塞式液壓缸原理圖。其活塞的一側有伸 出桿，兩腔的有效工作面積不相等。當向缸兩腔分別供油，且供油壓力和流量相同時，活塞(或缸體)在兩個方向的推力和運動速度不相等。

單桿活塞缸不論是缸體固定，還是活塞懺固定，它所驅(qū)動的工作臺的運動范圍都略大于缸有效行程的2倍。
。
