Y32-300四柱油壓機液壓系統采用手動滑閥操縱，是最簡單的液壓系統，其工作循環過程前面已敘述。

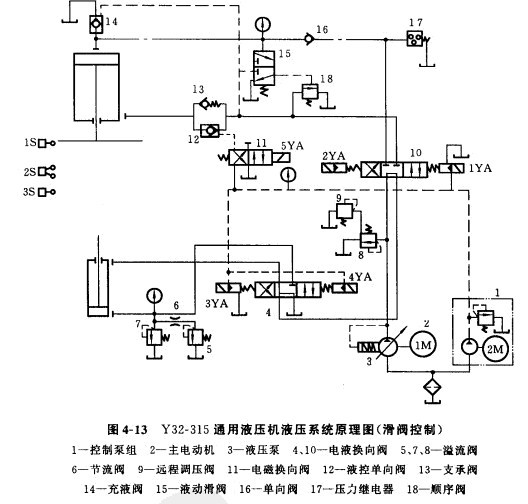

圖4-13為Y32-315四柱油壓機液壓系統原理圖，可完成空程快速下降、慢速下降、工作加壓、保壓、卸壓回程、浮動壓邊及頂出等動作。
1.啟動
液壓泵電動機啟動時，全部換向閥的電磁鐵處于斷電狀態，泵輸出的油經三位四通電液換向閥10(中位)及閥4(中位)流回油箱，泵空載啟動。
2.活動橫架空程快速下降
電磁鐵lYA及5YA通電，閥10及閥11換至右位，控制油經閥ll(有位)打開被控單向閥12，主缸下肢油經閥12、閥10(右位)及閥4(中位)排回油箱；活動橫梁在重力作用下快速下降，此時主缸上腔形成負壓，上部油箱的低壓油經充液閥14向主缸上腔充液，同時泵輸出的油也經閥10（右位）及單向閥16進入主缸上腔。
3.活動橫梁慢速下降及工作加壓
活動橫梁降至一定位置時，觸動行程開關2S，使5YA斷電，閥11復位.液控單向閥12關閉，主缸下腔油需經支承閥13排回油箱，活動橫梁不再掌重力作用下降.必須依直在泵輸出的壓力油對活塞日壓，才能使活動橫梁下降，活動橫梁下降速度減慢，此時活動橫梁速度決定于泵的供油量，改變泵的流量即可調節活動橫梁的運動速度。同時主缸上腔油壓較高，液動滑閥15在油壓作用下，恒處于上位的動作狀態。
4.保壓
電磁鐵1YA斷電，利用單向閥16及充液閥14的錐面，對主缸上腔油進行密封，依靠油及機架的彈性送行保壓。
當主缸上腔油壓降至一定值時，壓力繼電器17發出信號，使電磁鐵1YA通電，泵向主缸上腔供油，使油壓升高，保證保壓壓力，而當油壓超過一定值時，壓力繼電器17又發出信號，使1YA斷電，液壓泵停止向主缸上腔供油，油壓不再升高。
5.卸壓回程
電磁鐵2YA通電，閥10換至左位，壓力油經閥l0(左位)使充液閥14開啟，主缸上腔油經閥14排回油箱，油壓開始下降.但當主缸上腔油壓大于液動滑閥15的動作壓力時，閥15始終處于上位。壓力油經閥10(左位)及閥15(上位)使順序閥18開啟，壓力油經閥18排回油箱。順序閥18的調整壓力應稍大于充液閥14所需的控制壓力，以保證閥14開啟，但此時油壓并不很高.不足以推動主缸活塞回程。
當主缸上腔油壓卸至一定值時，閥15復至下位，順序閥18的控制油路被換至油箱，閥18關閉，壓力油經閥12選人主缸下腔，推動活塞上行。同時主缸上腔油繼續通過閥14排回上部油箱，活動橫梁開始回升。
6.浮動壓邊
當需要利用頂出缸進行壓邊時，可先令電磁鐵3YA通電，閥4換至左位，壓力油經閥10(中位)及閥4(左位)進入頂出缸下腔.頂出缸上腔油經閥4(左位)排回油箱，頂出缸活塞上行，當接觸壓邊回后，令3YA斷電.
坯料進行反拉深時，頂出缸活塞在活動橫梁壓力作用下，隨活動橫梁一起下降.頂出缸下腔油經節流閥6及溢流閥5排回油箱，由于節流閥6有一定的節流阻力，因而產生一定的油壓，相應使頂出缸活塞產生一定的壓邊力，調節溢流閥5即可改變浮動壓邊力。
7.頂出缸頂出返回
電磁鐵3YA通電，閥4換至左位，頂出缸活塞上行、頂出。而電磁鐵4YA通電，閥4換至右位，則頂出缸活塞下行、退回。
8.停止
全部電磁鐵處于斷電狀態，閥4和閥10處于中位，液壓泵3輸出的油經閥10（中位）及閥4(中位)排回油箱，泵卸載液控單向閥12將主缸下腔封閉，活動橫梁懸空停止不動。
另外，溢流閥8及遠程調壓閥9作系統安全調壓用，溢流閥7則作頂出缸下腔安全限壓用。
圖4-13為Y32-315四柱油壓機液壓系統原理圖，可完成空程快速下降、慢速下降、工作加壓、保壓、卸壓回程、浮動壓邊及頂出等動作。
1.啟動
液壓泵電動機啟動時，全部換向閥的電磁鐵處于斷電狀態，泵輸出的油經三位四通電液換向閥10(中位)及閥4(中位)流回油箱，泵空載啟動。
2.活動橫架空程快速下降
電磁鐵lYA及5YA通電，閥10及閥11換至右位，控制油經閥ll(有位)打開被控單向閥12，主缸下肢油經閥12、閥10(右位)及閥4(中位)排回油箱；活動橫梁在重力作用下快速下降，此時主缸上腔形成負壓，上部油箱的低壓油經充液閥14向主缸上腔充液，同時泵輸出的油也經閥10（右位）及單向閥16進入主缸上腔。
3.活動橫梁慢速下降及工作加壓
活動橫梁降至一定位置時，觸動行程開關2S，使5YA斷電，閥11復位.液控單向閥12關閉，主缸下腔油需經支承閥13排回油箱，活動橫梁不再掌重力作用下降.必須依直在泵輸出的壓力油對活塞日壓，才能使活動橫梁下降，活動橫梁下降速度減慢，此時活動橫梁速度決定于泵的供油量，改變泵的流量即可調節活動橫梁的運動速度。同時主缸上腔油壓較高，液動滑閥15在油壓作用下，恒處于上位的動作狀態。
4.保壓
電磁鐵1YA斷電，利用單向閥16及充液閥14的錐面，對主缸上腔油進行密封，依靠油及機架的彈性送行保壓。
當主缸上腔油壓降至一定值時，壓力繼電器17發出信號，使電磁鐵1YA通電，泵向主缸上腔供油，使油壓升高，保證保壓壓力，而當油壓超過一定值時，壓力繼電器17又發出信號，使1YA斷電，液壓泵停止向主缸上腔供油，油壓不再升高。
5.卸壓回程
電磁鐵2YA通電，閥10換至左位，壓力油經閥l0(左位)使充液閥14開啟，主缸上腔油經閥14排回油箱，油壓開始下降.但當主缸上腔油壓大于液動滑閥15的動作壓力時，閥15始終處于上位。壓力油經閥10(左位)及閥15(上位)使順序閥18開啟，壓力油經閥18排回油箱。順序閥18的調整壓力應稍大于充液閥14所需的控制壓力，以保證閥14開啟，但此時油壓并不很高.不足以推動主缸活塞回程。
當主缸上腔油壓卸至一定值時，閥15復至下位，順序閥18的控制油路被換至油箱，閥18關閉，壓力油經閥12選人主缸下腔，推動活塞上行。同時主缸上腔油繼續通過閥14排回上部油箱，活動橫梁開始回升。
6.浮動壓邊
當需要利用頂出缸進行壓邊時，可先令電磁鐵3YA通電，閥4換至左位，壓力油經閥10(中位)及閥4(左位)進入頂出缸下腔.頂出缸上腔油經閥4(左位)排回油箱，頂出缸活塞上行，當接觸壓邊回后，令3YA斷電.
坯料進行反拉深時，頂出缸活塞在活動橫梁壓力作用下，隨活動橫梁一起下降.頂出缸下腔油經節流閥6及溢流閥5排回油箱，由于節流閥6有一定的節流阻力，因而產生一定的油壓，相應使頂出缸活塞產生一定的壓邊力，調節溢流閥5即可改變浮動壓邊力。
7.頂出缸頂出返回
電磁鐵3YA通電，閥4換至左位，頂出缸活塞上行、頂出。而電磁鐵4YA通電，閥4換至右位，則頂出缸活塞下行、退回。
8.停止
全部電磁鐵處于斷電狀態，閥4和閥10處于中位，液壓泵3輸出的油經閥10（中位）及閥4(中位)排回油箱，泵卸載液控單向閥12將主缸下腔封閉，活動橫梁懸空停止不動。
另外，溢流閥8及遠程調壓閥9作系統安全調壓用，溢流閥7則作頂出缸下腔安全限壓用。
