液壓沖床容積調速回路
發布者：創佳鴻機械 發布時間：2013/3/18 10:24:32
液壓沖床容積調速回路是利用改變變量泵或變量油壓馬達的排量來調節執行元件運動速度的回路。這種調速回路元溢流損失和節流損失，故效率高、發熱少，但低速穩定性較差，因此適用于高壓大流量的大型機床、液壓機、工程機械等大功率設備的液壓系統。
容積調速回路按油液循環方式的不同，可分為開式和閉式兩種。在開式回路中，液壓泵從油箱吸油，執行元件的回油直接回到油箱，油箱容積大油液能得到較充分冷卻，但空氣和臟物易進入回路。在閉式回路中，液壓泵將油輸出進入執行元件的進油腔，又從執行元件的回油腔吸油，閉式回路結構緊湊，只需很小的補油箱，但冷卻條件差。為了補償工作中油液的泄漏，一般設補油泵，補油泵的流量為主泵流量的10% -15%。

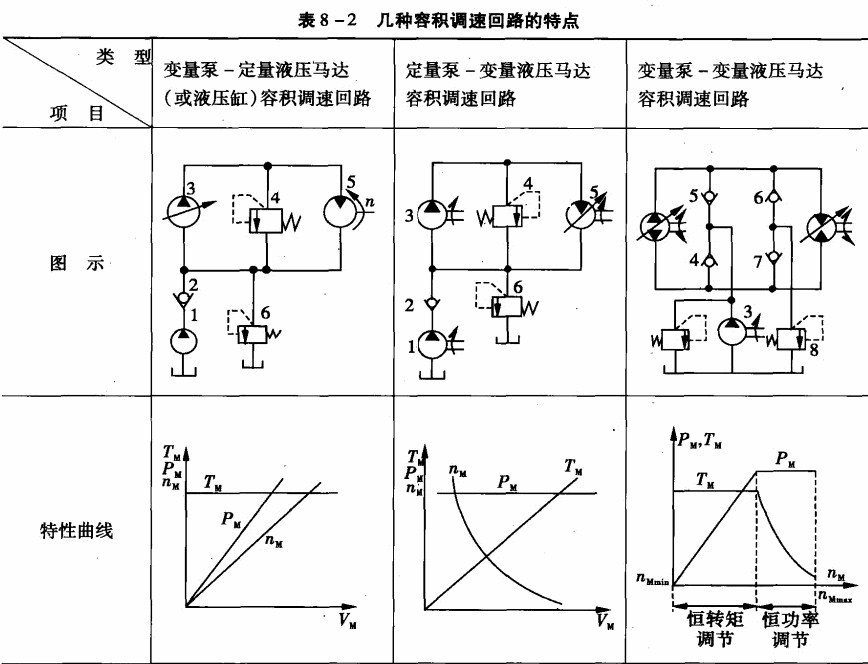

容積調速回路按液壓泵與執行元件組合方式不同，可分為定量泵-變量液壓馬達容積調速回路、變量泵-定量液壓馬達(或液壓缸)容積調速回路和變量泵-變量液壓馬達容積調速回路等三種，其特點如表8 -2所示。
容積節流調這回路
液壓沖床容積節流調速回路是用變量泵供油，用調速閱或節流閥改變進入液壓缸的流量，以實現執行元件速度調節的回路。這種調速回路無溢流損失，有節流損失，其效率比節流調速回路高，但比容積調速回路低，采用流量閥調節進入液壓缸的流量，克服了變量泵在負荷大、壓力高時漏油大、運動速度不平穩的缺點，因此這種回路常用于空載需要快速運動，承載時需要穩定的低速的各種中等功率機械設備液壓系統中，如組合機床、車床、鏡床等設備的液壓系統。它可分為定壓式容積節流調速回路和穩流式容積節流調速回路兩種，其特點如表8 -3所示。
三種調這回路的比較和選用
如表8 -4所示為節流調速回路、容積調速回路和容積節流調速回路主要性能。在調速回路的選用方面主要考慮以下問題:
(1)執行機構的負載性質、運動速度、速度穩定性等要求。負載小，且工作中負載變化也小的系統可采用節流閥節流調速回路;在工作中負載變化較大且要求低速穩定性好的系統，宜采用調速闊的節流調速或容積節流調速回路;負載大、運動速度高、油的溫升要求小的系統，宜采用容積調速回路。
一般來說，功率在3kW以下的液壓系統宜采用節流調速回路;功率在3 -5kW范圍宜采用容積節流調速回路;功率在5kW以上宜采用容積調速回路。
(2)工作環境要求。在溫度較高的環境下工作，且要求整個液壓裝置體積小、重量輕的情 況，宜采用閉式容積調速回路。
(3)經濟性要求。節流調速回路的成本低，功率損失大，效率也低;容積調速回路因變量 泵、變量馬達的結構較復雜，所以?xún)r(jià)格高，但其效率高、功率損失小;而容積節流調速回路則介于兩者之間。所以須綜合分析選用哪種回路。
容積調速回路按油液循環方式的不同，可分為開式和閉式兩種。在開式回路中，液壓泵從油箱吸油，執行元件的回油直接回到油箱，油箱容積大油液能得到較充分冷卻，但空氣和臟物易進入回路。在閉式回路中，液壓泵將油輸出進入執行元件的進油腔，又從執行元件的回油腔吸油，閉式回路結構緊湊，只需很小的補油箱，但冷卻條件差。為了補償工作中油液的泄漏，一般設補油泵，補油泵的流量為主泵流量的10% -15%。
容積調速回路按液壓泵與執行元件組合方式不同，可分為定量泵-變量液壓馬達容積調速回路、變量泵-定量液壓馬達(或液壓缸)容積調速回路和變量泵-變量液壓馬達容積調速回路等三種，其特點如表8 -2所示。
容積節流調這回路
液壓沖床容積節流調速回路是用變量泵供油，用調速閱或節流閥改變進入液壓缸的流量，以實現執行元件速度調節的回路。這種調速回路無溢流損失，有節流損失，其效率比節流調速回路高，但比容積調速回路低，采用流量閥調節進入液壓缸的流量，克服了變量泵在負荷大、壓力高時漏油大、運動速度不平穩的缺點，因此這種回路常用于空載需要快速運動，承載時需要穩定的低速的各種中等功率機械設備液壓系統中，如組合機床、車床、鏡床等設備的液壓系統。它可分為定壓式容積節流調速回路和穩流式容積節流調速回路兩種，其特點如表8 -3所示。
三種調這回路的比較和選用
如表8 -4所示為節流調速回路、容積調速回路和容積節流調速回路主要性能。在調速回路的選用方面主要考慮以下問題:
(1)執行機構的負載性質、運動速度、速度穩定性等要求。負載小，且工作中負載變化也小的系統可采用節流閥節流調速回路;在工作中負載變化較大且要求低速穩定性好的系統，宜采用調速闊的節流調速或容積節流調速回路;負載大、運動速度高、油的溫升要求小的系統，宜采用容積調速回路。
一般來說，功率在3kW以下的液壓系統宜采用節流調速回路;功率在3 -5kW范圍宜采用容積節流調速回路;功率在5kW以上宜采用容積調速回路。
(2)工作環境要求。在溫度較高的環境下工作，且要求整個液壓裝置體積小、重量輕的情 況，宜采用閉式容積調速回路。
(3)經濟性要求。節流調速回路的成本低，功率損失大，效率也低;容積調速回路因變量 泵、變量馬達的結構較復雜，所以?xún)r(jià)格高，但其效率高、功率損失小;而容積節流調速回路則介于兩者之間。所以須綜合分析選用哪種回路。
