油壓機機身構造
發布者：創佳鴻機械 發布時間：2012/7/13 10:29:04
油壓機機身由上橫梁、下橫梁(工作臺)和立柱組成。油壓機工作時，機身承受全部工作載銜，同時兼作活動橫梁的運動導向，所以機身應有足夠的剛度、強度和制造精度。
1、上橫采與工作油缸的連接 上橫梁位于立柱上部，用于安裝工作泊缸(指上壓式)和承受工作油缸的反作用力。對于中小型油壓機，其上橫梁主要有鑄造和焊接兩種結構。
上橫梁與工作油缸的連接方式有兩種：
(1)依靠圓螺母固定油缸：用圓螺母將油缸固定在上橫梁上，油缸外圓與上橫梁定位孔配 合一般選用H9/f9。
(2)用法蘭盤固定泊缸：用法蘭盤、雙頭螺栓、螺母將油缸固定在上橫梁上，油缸外圓與上橫梁的定位孔的配合一般選用H9/f9。
2、工作臺工作臺也稱下橫梁，是四柱油壓機機身的安裝基礎。臺面固定模具，亦可安裝頂出油缸、回程泊缸及其他輔助裝置，它承受機器本身的重量及全部載街在工作臺和活動橫梁上開設T形槽，以固定模具。
3、主拉立柱是柱式油壓機的重要支承件和受力件，同時又是活動橫梁的導向件。因此立 柱應有足夠的強度和剛度，導向表面應有足夠的精度、光潔度和必要的硬度。

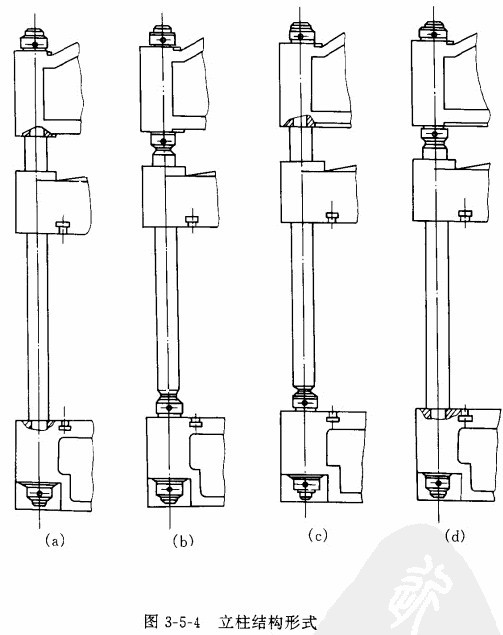

立柱與上橫梁、工作臺的連接方式是表明其結構約主要特征。在選擇時應考慮到立往與上下橫梁間能可靠地鎖緊、安裝方便利便于調整機器精度等。常用結構有圖3-5-4所示的幾種形式
(1)上、下橫梁都用立柱臺肩支承，用鎖緊螺母上下鎖緊。上橫梁與工作臺的 間距由立往臺肩尺寸來保證，因此結構簡單，裝配方便，但裝配后機器不能進行調整，預緊也較困難。因此僅在無活動橫梁和精度要求低的小型簡易油壓機上采用。
(2)上、下橫梁都用調節蟲草、母支承，用鎖緊螺母上下鎖緊。這種結構組成零件 多，由于調節螺母起立柱臺肩的支承作用，且可調節兩梁的支承距離，對立柱有關袖向尺寸要求不嚴格。緊固亦較容易。但對立柱的螺紋精度(螺紋軸線與立柱軸線的平行度)以及調節螺母的精度(即其對上下橫梁貼合面的垂直度)要求較高。機器的精度調整也較困難。
(3)上橫梁用立柱臺肩支承，調節螺母安裝在工作臺面上，兩端用鎖緊螺母鎖緊。
(4)上橫梁用調節螺母支承，立性臺房支承在工作臺面上，兩端用鎖緊螺母鎖緊。
4、屋架式機身結構塑料油壓機的框架式機身結構是用兩個槽鋼作端板與不同厚度的銅 板焊接而成。機身的左右內側面裝有兩對可調節的導軌，作活動橫梁上下運行的導向用�；顒�(dòng)橫梁的運動精度由導軌來保證。
1、上橫采與工作油缸的連接 上橫梁位于立柱上部，用于安裝工作泊缸(指上壓式)和承受工作油缸的反作用力。對于中小型油壓機，其上橫梁主要有鑄造和焊接兩種結構。
上橫梁與工作油缸的連接方式有兩種：
(1)依靠圓螺母固定油缸：用圓螺母將油缸固定在上橫梁上，油缸外圓與上橫梁定位孔配 合一般選用H9/f9。
(2)用法蘭盤固定泊缸：用法蘭盤、雙頭螺栓、螺母將油缸固定在上橫梁上，油缸外圓與上橫梁的定位孔的配合一般選用H9/f9。
2、工作臺工作臺也稱下橫梁，是四柱油壓機機身的安裝基礎。臺面固定模具，亦可安裝頂出油缸、回程泊缸及其他輔助裝置，它承受機器本身的重量及全部載街在工作臺和活動橫梁上開設T形槽，以固定模具。
3、主拉立柱是柱式油壓機的重要支承件和受力件，同時又是活動橫梁的導向件。因此立 柱應有足夠的強度和剛度，導向表面應有足夠的精度、光潔度和必要的硬度。
立柱與上橫梁、工作臺的連接方式是表明其結構約主要特征。在選擇時應考慮到立往與上下橫梁間能可靠地鎖緊、安裝方便利便于調整機器精度等。常用結構有圖3-5-4所示的幾種形式
(1)上、下橫梁都用立柱臺肩支承，用鎖緊螺母上下鎖緊。上橫梁與工作臺的 間距由立往臺肩尺寸來保證，因此結構簡單，裝配方便，但裝配后機器不能進行調整，預緊也較困難。因此僅在無活動橫梁和精度要求低的小型簡易油壓機上采用。
(2)上、下橫梁都用調節蟲草、母支承，用鎖緊螺母上下鎖緊。這種結構組成零件 多，由于調節螺母起立柱臺肩的支承作用，且可調節兩梁的支承距離，對立柱有關袖向尺寸要求不嚴格。緊固亦較容易。但對立柱的螺紋精度(螺紋軸線與立柱軸線的平行度)以及調節螺母的精度(即其對上下橫梁貼合面的垂直度)要求較高。機器的精度調整也較困難。
(3)上橫梁用立柱臺肩支承，調節螺母安裝在工作臺面上，兩端用鎖緊螺母鎖緊。
(4)上橫梁用調節螺母支承，立性臺房支承在工作臺面上，兩端用鎖緊螺母鎖緊。
4、屋架式機身結構塑料油壓機的框架式機身結構是用兩個槽鋼作端板與不同厚度的銅 板焊接而成。機身的左右內側面裝有兩對可調節的導軌，作活動橫梁上下運行的導向用�；顒�(dòng)橫梁的運動精度由導軌來保證。
