油壓沖床簡單送料機構氣動控制系統
發布者：創佳鴻機械 發布時間：2013/7/29 11:09:23
(1)實訓目的
①掌握油壓沖床單(雙)作用氣缸的直接控制。
②學會油壓沖床二位三通、二位五通電控式方向控制閥的操作。
③認識油壓沖床元件功能，設計氣動回路及組裝回路。
④會常見電路的設計。
(2)傳動控制要求

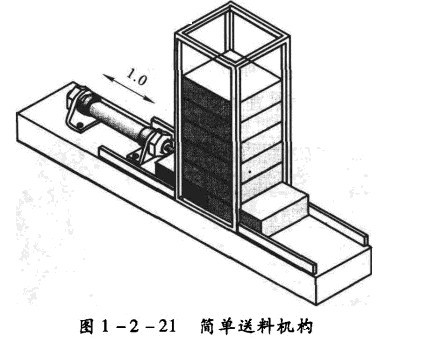

①如圖1 -2 -21所示，按下開關(按鈕開關)，送料一次。
②油壓沖床氣缸正行程送料比較慢，氣缸負行程比較快，以便提高送料的工作效率。
(3)油壓沖床回路設計分析
①根據傳動要求，執行元件可選擇單作用氣缸或雙作用氣缸。
②速度要求調節，需要選用單向可調節流閥。
③方向控制閥可選擇二位三通、二位五通電控式方向控制閥。
④采用直接控制方式的氣動回路設計方案，如圖1 -2 -22和圖1 -2 -23所示。
控制單作用氣缸的前進、后退應采用二位三通閥。如圖1 -2-22所示的單作用氣缸控制回路，按下按鈕，電磁線圈Y得電，二位三通闊換位，處于左位，壓縮空氣從1口流向2口， 3口關閉，單作用氣缸活塞桿伸出，實現送料。放開按鈕，電磁線圈Y失電，閥內彈簧復位，二位三通閩換位，處于右位，缸內壓縮空氣由2口流向3口排放， 1日被關閉，氣缸活塞抨在復位彈簧作用下縮回。
控制雙作用氣缸的前進、后退可采用二位五通閥。如圖1 - 2 - 23所示的雙作用氣缸控制回路，按下按鈕，電磁線圈Y得電，二位五通閥換位，處于左位，壓縮空氣從1口流向4口，進入無桿腔，有桿腔的氣體從2口流向3口排入大氣，雙作用氣缸活塞桿伸出，實現送料;放開按鈕，電磁線圈Y失電，閥內彈簧復位，二位五通闊換位，處于右位，壓縮空氣由1口流向2口進入有桿腔，無桿腔氣體經4口流向5口排入大氣，氣缸活塞桿縮回。
(4)油壓沖床氣動回路的實物連接和操作
在實訓臺上，可根據圖1 -2 -22、圖1 -2 -23、圖1 -2 -24、圖1 -2 -25所示的回路選出正確的氣動元件，并按要求規范排放在實訓臺上，再用規定的軟管把各個元件連接成完整的氣動系統，如圖I -2 -26所示。同時，調節各個控制閥件以達到項目的運行要求。
①掌握油壓沖床單(雙)作用氣缸的直接控制。
②學會油壓沖床二位三通、二位五通電控式方向控制閥的操作。
③認識油壓沖床元件功能，設計氣動回路及組裝回路。
④會常見電路的設計。
(2)傳動控制要求
①如圖1 -2 -21所示，按下開關(按鈕開關)，送料一次。
②油壓沖床氣缸正行程送料比較慢，氣缸負行程比較快，以便提高送料的工作效率。
(3)油壓沖床回路設計分析
①根據傳動要求，執行元件可選擇單作用氣缸或雙作用氣缸。
②速度要求調節，需要選用單向可調節流閥。
③方向控制閥可選擇二位三通、二位五通電控式方向控制閥。
④采用直接控制方式的氣動回路設計方案，如圖1 -2 -22和圖1 -2 -23所示。
控制單作用氣缸的前進、后退應采用二位三通閥。如圖1 -2-22所示的單作用氣缸控制回路，按下按鈕，電磁線圈Y得電，二位三通闊換位，處于左位，壓縮空氣從1口流向2口， 3口關閉，單作用氣缸活塞桿伸出，實現送料。放開按鈕，電磁線圈Y失電，閥內彈簧復位，二位三通閩換位，處于右位，缸內壓縮空氣由2口流向3口排放， 1日被關閉，氣缸活塞抨在復位彈簧作用下縮回。
控制雙作用氣缸的前進、后退可采用二位五通閥。如圖1 - 2 - 23所示的雙作用氣缸控制回路，按下按鈕，電磁線圈Y得電，二位五通閥換位，處于左位，壓縮空氣從1口流向4口，進入無桿腔，有桿腔的氣體從2口流向3口排入大氣，雙作用氣缸活塞桿伸出，實現送料;放開按鈕，電磁線圈Y失電，閥內彈簧復位，二位五通闊換位，處于右位，壓縮空氣由1口流向2口進入有桿腔，無桿腔氣體經4口流向5口排入大氣，氣缸活塞桿縮回。
(4)油壓沖床氣動回路的實物連接和操作
在實訓臺上，可根據圖1 -2 -22、圖1 -2 -23、圖1 -2 -24、圖1 -2 -25所示的回路選出正確的氣動元件，并按要求規范排放在實訓臺上，再用規定的軟管把各個元件連接成完整的氣動系統，如圖I -2 -26所示。同時，調節各個控制閥件以達到項目的運行要求。
