液壓沖床氣動系統設計實例
發布者：創佳鴻機械 發布時間：2013/7/18 11:25:34

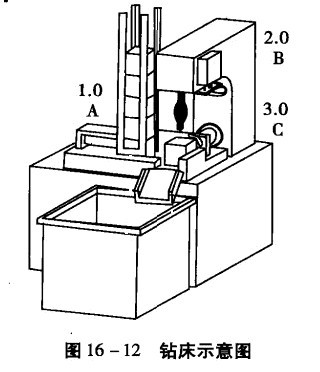

裝有料斗的液壓沖床如圖16 -12所示，料斗中的方形鋼塊被送到液壓沖床里，夾緊、加工，加工完后從液壓沖床中推到成品箱中。
首先是一個水平安裝的雙作用氣缸(A缸)在排氣節流情況下將料斗中落下的工件推到鉆頭的下方，并將工件頂在固定臺上夾緊。當達到要求的夾緊壓力p =400kPa時，鉆頭在具有液壓緩沖缸(B缸)的線性進給裝置驅動下向下運動，為進行緩沖，攻鉆采用排氣節流，并用壓力調節閥設定最大的進給力，壓力設在p =500kPa。當達到設置的攻鉆深度，用行程開關一滾輪桿行程閥便進給停止，并在無節流情況下回程。當回程運動結束，單作用氣缸(C缸)將加工完的成品推出。在延時一段時間(可以調整)t =2 s左右后，單作用氣缸迅速回程，在尾端位置壓下了第四個滾輪桿行程閥，該行程閥開通的信號標志著可以開始新的工作循環。一個壓力表唱來顯示氣缸(k缸)的夾緊壓力，另一個壓力表顯示氣缸(B缸)的壓力。
系統的啟動運行是用一個按鈕開關，連續循環工作的選擇是用一個定位開關閥門。
簡略的符號表達形式為AlBlBOAOClCO。
首先是一個水平安裝的雙作用氣缸(A缸)在排氣節流情況下將料斗中落下的工件推到鉆頭的下方，并將工件頂在固定臺上夾緊。當達到要求的夾緊壓力p =400kPa時，鉆頭在具有液壓緩沖缸(B缸)的線性進給裝置驅動下向下運動，為進行緩沖，攻鉆采用排氣節流，并用壓力調節閥設定最大的進給力，壓力設在p =500kPa。當達到設置的攻鉆深度，用行程開關一滾輪桿行程閥便進給停止，并在無節流情況下回程。當回程運動結束，單作用氣缸(C缸)將加工完的成品推出。在延時一段時間(可以調整)t =2 s左右后，單作用氣缸迅速回程，在尾端位置壓下了第四個滾輪桿行程閥，該行程閥開通的信號標志著可以開始新的工作循環。一個壓力表唱來顯示氣缸(k缸)的夾緊壓力，另一個壓力表顯示氣缸(B缸)的壓力。
系統的啟動運行是用一個按鈕開關，連續循環工作的選擇是用一個定位開關閥門。
簡略的符號表達形式為AlBlBOAOClCO。
