油壓沖床液壓系統的設計
發布者：創佳鴻機械 發布時間：2013/7/9 11:35:30
油壓沖床液壓系統的設計是油壓重沖床整機設計的一部分。設計過程中，除了要滿足主機在動作和性能等方面的要求外，還必須滿足體積小、重量輕、成本低、效率高、結構簡單、工作可靠、使用和維修方便等要求。液壓系統設計的步驟如下。
油壓沖床液壓系統的設計任務中規定的各項要求是液壓系統設計的依據，設計時必須明確的要求包括以下幾點：
①油壓沖床液壓系統的動作要求：液壓系統的運動方式、行程大小、速度范圍、工作循環和動作周期，以及同步、互鎖和配合要求等。
②油壓沖床液壓系統的性能要求：負載條件、運動平穩性和精度、工作可靠性等。
③油壓沖床液壓系統工作環境要求：環境溫度、濕度、塵埃、通風情況，以及易燃易爆、振動、安裝空間等。
進行工況分析，確定執行元件的主要參數
液壓系統的工況分析是指對液壓系統執行元件的工作情況進行分析，以了解工作過程中。
元件在各個工作階段中的流量、壓力和功率的變化規律，并將其用曲線表示出來，作為確定液壓系統主要參數，擬定液壓系統方案的依據。
1.運動分析

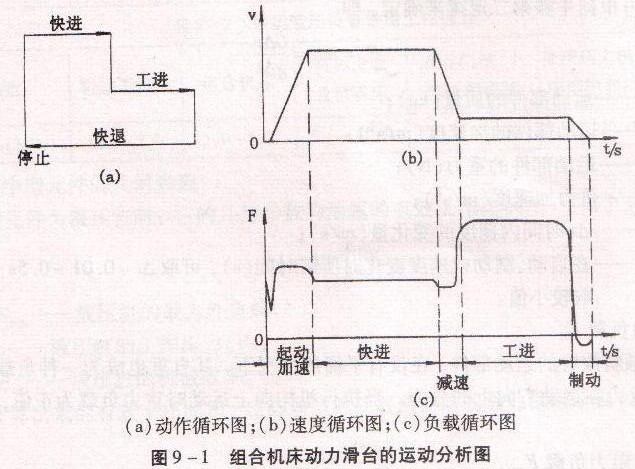

按工作要求和執行元件的運動規律，繪制出執行元件的工作循環圖和速度-時間(或位移)曲線圖，即速度循環圖。圖9 -1所示為某組合機床動力滑臺的運動分析圖。圖9 -1 (a)，幣動力滑臺的動作循環圖，圖9-1(b)為速度循環圖，圖9-1(c)為負載循環圖。
油壓沖床液壓系統的設計任務中規定的各項要求是液壓系統設計的依據，設計時必須明確的要求包括以下幾點：
①油壓沖床液壓系統的動作要求：液壓系統的運動方式、行程大小、速度范圍、工作循環和動作周期，以及同步、互鎖和配合要求等。
②油壓沖床液壓系統的性能要求：負載條件、運動平穩性和精度、工作可靠性等。
③油壓沖床液壓系統工作環境要求：環境溫度、濕度、塵埃、通風情況，以及易燃易爆、振動、安裝空間等。
進行工況分析，確定執行元件的主要參數
液壓系統的工況分析是指對液壓系統執行元件的工作情況進行分析，以了解工作過程中。
元件在各個工作階段中的流量、壓力和功率的變化規律，并將其用曲線表示出來，作為確定液壓系統主要參數，擬定液壓系統方案的依據。
1.運動分析
按工作要求和執行元件的運動規律，繪制出執行元件的工作循環圖和速度-時間(或位移)曲線圖，即速度循環圖。圖9 -1所示為某組合機床動力滑臺的運動分析圖。圖9 -1 (a)，幣動力滑臺的動作循環圖，圖9-1(b)為速度循環圖，圖9-1(c)為負載循環圖。
