四柱油壓機快速回路
發布者：創佳鴻機械 發布時間：2013/7/4 11:41:05
四柱油壓機快速回路的功能是使執行元件在空行程時獲得盡可能大的運動速度，以提高生產率。根據公式v=q/A可知，對于液壓缸來說，增加進入四柱油壓機液壓缸的流量就能提高液壓缸的運動速度。
1.四柱油壓機差動連接的快速回路

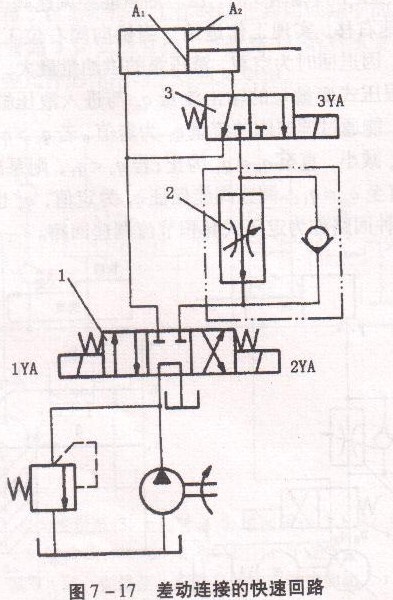

圖7 -17所示為單活塞桿液壓缸差動連接的快速回路。二位三通電磁換向閥3處于圖示位置時，單活塞桿液壓缸差動連接液壓缸的有效工作面積等效為Al -A2活塞將快速向右運動;二位三通電磁換向閥3通電時，單活塞桿液壓缸為非差動連接，其有效工作面積為AJ=這說明單活塞桿缸差動連接增速的實質是因?yàn)榭s小了液壓缸的有效工作面積。這種回路的特點是結構簡單，價格低廉，應用普遍，但只能實現一個方向的增速，且增速受液壓缸兩腔有效工作面積的限制，增速的同時液壓缸的推力會減小。采用此回路時，要注意此回路的閥荒管道應按差動連接時的較大流量選用，否則壓力損失過大，使溢流閥在快進時也開啟，則無法實現差動。
2.四柱油壓機雙泵并聯的快速回路

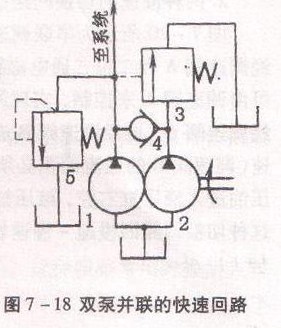

圖7 -18所示為雙泵并聯的快速回路。高壓小流量泵1的葉回按執行元件最大工作進給速度的需要來確定，工作壓力的大p由溢流閥5調定，低壓大流量泵2主要起增速作用，它和泵1白流量加在一起應滿足執行元件快速運動時所需的流量要求。
控順序閥3的調定壓力應比快速運動時最高工作壓力高0.5 -0.8MPa，快速運動時，由于負載較小，系統壓力較低，則閥3處 于關閉狀態，此時泵2輸出的油液經單向閥4與泵1匯合在一起進人執行元件，實現快速運動;若需要工作進給運動時，則系統壓力升高，閥3打開，泵2卸荷，閥4關閉，此時僅有泵1向執吁元件供油，實現工作進給運動。這種回路的特點是效率高、功圖7 -18雙泵并聯的快速回路率利用合理，能實現比最大工作進給速度大得多的快速功能。
1.四柱油壓機差動連接的快速回路
圖7 -17所示為單活塞桿液壓缸差動連接的快速回路。二位三通電磁換向閥3處于圖示位置時，單活塞桿液壓缸差動連接液壓缸的有效工作面積等效為Al -A2活塞將快速向右運動;二位三通電磁換向閥3通電時，單活塞桿液壓缸為非差動連接，其有效工作面積為AJ=這說明單活塞桿缸差動連接增速的實質是因?yàn)榭s小了液壓缸的有效工作面積。這種回路的特點是結構簡單，價格低廉，應用普遍，但只能實現一個方向的增速，且增速受液壓缸兩腔有效工作面積的限制，增速的同時液壓缸的推力會減小。采用此回路時，要注意此回路的閥荒管道應按差動連接時的較大流量選用，否則壓力損失過大，使溢流閥在快進時也開啟，則無法實現差動。
2.四柱油壓機雙泵并聯的快速回路
圖7 -18所示為雙泵并聯的快速回路。高壓小流量泵1的葉回按執行元件最大工作進給速度的需要來確定，工作壓力的大p由溢流閥5調定，低壓大流量泵2主要起增速作用，它和泵1白流量加在一起應滿足執行元件快速運動時所需的流量要求。
控順序閥3的調定壓力應比快速運動時最高工作壓力高0.5 -0.8MPa，快速運動時，由于負載較小，系統壓力較低，則閥3處 于關閉狀態，此時泵2輸出的油液經單向閥4與泵1匯合在一起進人執行元件，實現快速運動;若需要工作進給運動時，則系統壓力升高，閥3打開，泵2卸荷，閥4關閉，此時僅有泵1向執吁元件供油，實現工作進給運動。這種回路的特點是效率高、功圖7 -18雙泵并聯的快速回路率利用合理，能實現比最大工作進給速度大得多的快速功能。
