四柱油壓機換向閥的分類

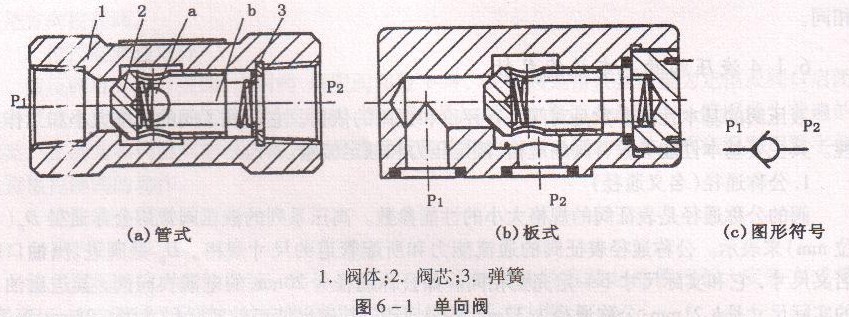

四柱油壓機換向閥按結構類型及運動方式可分為滑閥式、轉閥式和錐閥式；按閥的安裝方式可分為管式、板式、法蘭式等；按閥體連通的主油路數可分為二通、三通、四通等；按閥芯在閥體內的工作置可分為二位、三位、四位等；按操縱閥芯運動的方式可分為手動、機動、電磁動、液動、電液 功等；按閥芯的定位方式可分為鋼球定位和彈簧復位兩種。其中，滑閥式換向閥在液壓系統使用廣泛，因此本節主要介紹滑閥式換向閥。
四柱油壓機換向閥的工作原理
四柱油壓機換向閥的工作是利用閥芯與閥體的相對工作位置改變，使油路連通、斷開或變換泊流的方向，從而控制執行元件的啟動、停止或換向。換向閥的工作原理如圖6 -3所示。當液壓缸離腔不通液壓油，活塞處于停機狀態。若使換向閥的閥芯1左移，閥體2上的油口P和A連適、B和T連通。這時，液壓油經P，A進入液壓缸左腔，右腔油液經B、T回油箱，活塞向右運動。反之，若使閥芯右移，則P和B連通，A和T連通，活塞便向左運動。
四柱油壓機換向閥的圖形符號
表6 -1列出了幾種常見的滑閥式換向閥的結構原理以及與之相對應的圖形符號。

一個換向閥完整的圖形符號應表示出其操縱方式、復位方式和定位方式等內容，現對換向閥的圖形符號含義作以下說明:
①用方格數表示閥的工作位置數，有幾個方格表示幾"位"。
②在一個方格內，箭頭或堵塞符號"牛"與方格的交點數為油口通路數i箭頭表示兩油口相通，并一定表示實際液流方向，"牛"表示油口截止。
③P表示進油口，T表示回油口，A和B表示連接其他兩個工作油路的油口。
④控制方式和復位彈簧的符號畫在方格的兩側。
⑤三位閥的中位和二位閥靠近彈簧的那一位為常態位。
