過濾器在液壓系統中的安裝位置及使用與維護
1.四柱油壓機過濾器的圖形符號

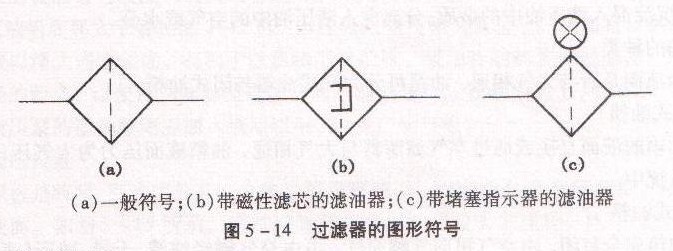

四柱油壓機過濾器可以安裝在液壓系統的不同位置，過濾器的圖形符號如圖5-14(a)、(b)、(c)所示。

2.過濾器安裝位置
(1)安裝在液壓泵在吸油管路上
粗過濾器(網式或線隙式過濾器)一般安裝在液壓泵的吸油管路上，主要是保護液壓泵免遭較大顆粒雜質的直接傷害。為了不影響液壓泵的吸有能力，其通油能力應大于掖壓泵流量
的2倍。
(2)安裝在四柱油壓機壓油管路上
在壓油管路上安裝各種形式的精過濾器，是用來保護除液壓泵以外的其他液壓元件。這樣安裝的過濾器，因?yàn)槭窃诟邏合鹿ぷ�，所以要求過濾器要有一定的強度，且最大壓力降不能超過O.35MPa，為防止過濾器出現堵塞現象，可并聯一安全閥或堵塞指示器。
(3)安裝在回油路上
安裝在回油路上的精過濾器可以保證流回油箱的液壓油是清潔的。為了防止過濾器堵塞，也要并聯一個安全閥和堵塞指示器。
(4)安裝在輔助泵的輸油路上
在一些閉式液壓系統的輔助油路上，輔助液壓泵的工作壓力不高，一般只有0.5-1. 5MPao因此，可將精過濾器安裝在輔助液壓泵是輸油管上，從而保證雜質不會進入王油路的各液壓元件中。
3.四柱油壓機過濾器使用與維護
隨著液壓裝置的大型化、自動化、精密化程度的不斷提高，對過濾器的要求也不斷提高。
過濾器使用要求是:一般在液壓泵的吸油管路上必須安裝粗過濾器;除在重要液壓元件前安裝精過濾器外，一般應將精過濾器安裝在回油管路上。由于過濾器只能單方向使用，因此必須注意的是，過濾器不要安裝在液流方向經常改變的油路上。如果需要這樣設置時，應適當加設過濾器和單向閥。為了保護過濾器，需要并聯安全閥和報警用的過濾器堵塞指示器，還要經常觀察、定期清洗過濾器。
