在液壓傳動中，液壓沖擊和氣穴現象都會給液壓系統的正常工作帶來不利影響，因此需要了解這些現象產生的原因，并采取相應的措施以減少其危害。
四柱油壓機中液壓沖擊
在四柱油壓機液壓系統中，因某種原因造成液體壓力在瞬時突然升高時，就會產生一個很高的壓力峰值，這種現象稱為液壓沖擊。
1.產生液壓沖擊的原因和危害
四柱油壓機液壓系統中的液壓沖擊按其產生的原因有:

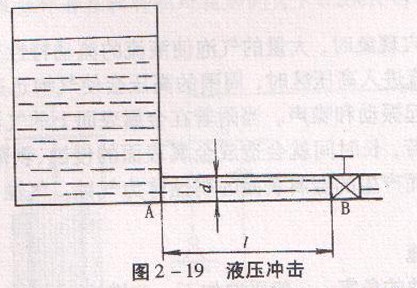

①當液流通路迅速關閉或液流迅速換向使液流速度的大小或方向發生突然變化時，由液流的慣性引起的液壓沖擊。如圖2 -19所示，具有一定容積的容器(蓄能器或液壓缸)中的液體沿長度為1、直徑為d的管路經出口處的閥門以速度Uo流出，若將閥門突然關閉，則靠近閥門處B點的液體立即停止運動，液體的動能立即轉換為壓力能，B點的壓力迅速升高，接著后面的液體分層依次停止運動，動能依次轉換為壓力能，形成壓力波，并以速度C由B向A傳播，到A點后，又反向向B點傳播。于是，壓力沖擊波以速度C這在管道的A，B兩點間往復傳播，在系統內形成壓力振蕩。實際上由于管道變形和液體粘性損失需要消耗能量，因此振蕩過程會逐漸衰減，最后趨于穩定。

②當四柱油壓機液壓系統中的運動的工作部件突然制動或換向時，由工作部件的慣性引起的液壓沖擊。如換向閥突然關閉液壓缸的回油通道使運動部件制動時，這一瞬間運動的動能就會轉換為被封閉油液的壓力能，壓力急劇上升，出現液壓沖擊。
③當液壓系統中的某些部件反應不靈敏時，也可能造成液壓沖擊。如系統壓力突然升高時，四柱油壓機溢流閥不能迅速打開溢流閥閥口，或限壓式變量泵不能及時自動減少輸出流量等，都會導致液壓沖擊。
在液壓系統中產生液壓沖擊時，產生的壓力峰值往往比正常工作壓力高好幾倍，這種瞬間沖擊不僅引起振動和噪聲，而且會損壞液壓系統內的密封裝置、管路和液乓元件，有時還會使某些液壓元件(如壓力繼電器、順序閥等)產生誤動作，甚至造成事故。
2.減小液壓沖擊的措施
通過分析液壓沖擊的影響因素，可以歸納出減小液壓沖擊的主要措施有:
①延長閥門關閉和運動部件制動換向的時間。可采用換向時間可調的換向閥。實驗證明當換向時間大于0.3s時，液壓沖擊就大大減少。
②限制管路內液體的流速及運動部件的速度。一般在液壓系統中將管路流速控制在 1.5m/s以內，運動部件的速度一般小于10.0m/min，并且當運動部件的質量越大，則其運動速度就應該越小。
③適當增大管徑。這樣不僅可以降低流速，而且可以減小壓力沖擊波傳播速度。
④盡量縮小管道長度，可以減小壓力波的傳播時間。
⑤用橡膠軟管或在沖擊源處設置畜能器，以吸收沖擊的能量；也可以在容易出現掖壓沖擊的地方，安裝限制壓力升高的安全閥。
