HD-026油壓機主要用于金屬薄板的拉深成形等沖壓工藝，具有拉深力大、工作行程長等特點，且其拉探力和壓邊力均可調節。在整個拉深過程中壓邊力保持穩定，壓邊梁和拉深梁的動作可以協調配合以滿足不同工件的要求，因此廣泛應用于大型覆蓋件和深筒形零件的成形工藝。
HO-026型四柱油壓機采用梁柱式結構，其拉深梁和壓邊梁均以立往為導向運動。主缸安裝在上橫梁上，四個壓邊缸安裝在拉深梁內并隨之一同運動。該機除能進行外，還可以用于單動，以替代單動沖壓油壓機或一般通用油壓機完成某些工藝。

1.液壓原理圖

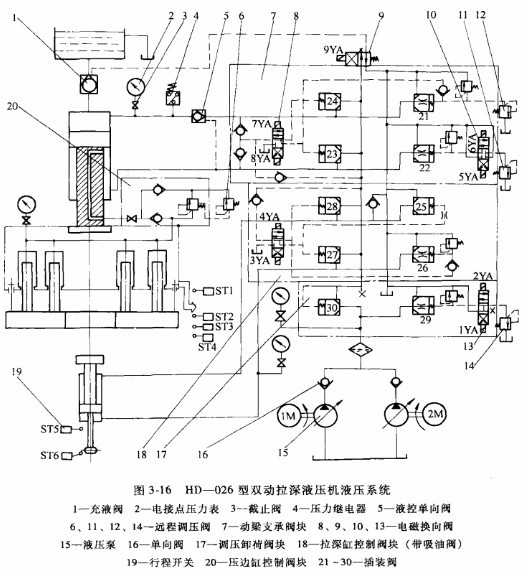

圖3-16所示為HO-026型油壓機的液壓系統工作原理圖，其電磁鐵動作順序見表3-3。

2.液壓系統工作過程分析
該機的液壓系統采用了插裝間集成裝置，具有結構緊湊、外觀美觀、連接管道少、密封住能好、動作反應快等優點，且安裝、維修方便。
進行時的情況:
(1)起動液壓泵電動機1M、2M起動，驅動液壓泵15，此時所有電磁鐵均處于斷電狀態，泵輸出的油液經閥29排回泊箱，液壓泵在卸荷狀態下工作。
(2)拉深梁和壓邊挺快速下降電磁鐵5YA通電，閥22開啟，主缸活塞下腔的油液 經闊22流回油箱，拉深梁和壓邊梁因失去支撐在重力作用下快速下降。同時電磁鐵lYA、8YA、9YA得電，使閱29關閉，閱30開啟，且電磁換向閥9換位，由液壓泵泵來的壓力 油頂開閥30和闊24進入活塞上腔，另一部分壓力油經閱9進入充液閥l的控制腔，在此壓力油和主缸上腔負壓的作用下，將充液閥1打開，油壓機頂部充液箱中的油液經充液間大量充入到主缸上腔。

(3)慢速下行當壓邊梁接近毛坯時通過行程開關ST2發訊，使5YA、9YA斷電， 1YA、6YA、8YA得電，此時，捕裝閥22的控制腔接遠程調壓閩11，在主缸下腔產生背 壓(其壓力大小可囪調壓閥11進行控制)，同時使閥9換向，充液間關閉，此時拉深梁和壓邊梁的下行靠液壓泵向主缸上腔供液驅動，使拉深梁和壓邊梁的下行速度減慢，避免模具與毛坯產生撞擊。
(4)加壓當壓邊梁與工件接觸后即停止運動，由四個壓邊缸向毛坯施加壓邊力， 并由行程開關ST3發訊使6YA斷電， 1 YA、5YA、8YA通電，閥22、24開啟，此時拉深梁繼續下降，使四個壓邊缸中的油液受到壓縮，多余油液經溢流閩、單向閥及主缸活塞桿上的孔進入主缸下腔，與主缸下腔的泊液一同經閥22排人油箱。拉深力的大小可由遠程調壓閥12改變閥21的控制壓力米調節。在此狀態下拉深梁一直下行到拉深完成。
(5)卸壓油壓機在工作時，主缸上腔的壓力較高，若突然換向，會產生很大的壓 力沖擊并造成管道等的振動。在本系統中專門設置了卸壓動作，延長卸壓時間以防止引起壓力沖擊。卸壓時， 2YA和7YA通電，此時液壓泵的輸出壓力由遠程調壓閥14控制，間23打開，液壓油經闊30、間23進入液控單向閱5的控制腔并打開其中的卸荷閥(此時單 向閩5的主閥芯不打開)，使主缸上腔壓力油經卸荷間上很小的閥口逐漸卸壓。

(6)回程當主缸上腔油壓下降到一定值(20 x IOsPa以下)時，自壓力繼電器4發 訊使IYA、7YA、9YA得電， 2YA斷電，插裝間29關閉， 23開啟且闊9換向，壓力油經閥30，通過閩23進入主缸下腔，使拉深梁回程，另一般則經闊9至充液闊的控制腔將其打開，這樣，主缸上腔液體經充液閥進入充液罐內。在拉探梁回程初期，壓邊梁不動，液壓泵輸入到主缸下腔的油液一部分經活塞桿上的孔通過單向閥向壓邊缸中補油，直到拉深梁回程一段距離后，通過兩邊拉桿帶動壓邊梁回程到預定位置，由行程開關STi發訊使電磁鐵全部斷電，這時閥29開啟，液壓泵蚓壓，拉深梁和壓邊梁停止不動。
(7)頂出缸頂出 IYA、4YA得電，使間25、27開啟，液壓泵建壓后，所輸出的壓 力油經間30、27進入頂出缸的下腔，頂出缸上腔油液經閥25流回泊箱，頂出活塞上升頂出工件。
(8)頂出缸退回 IYA、3YA得電，間26、28開啟，壓力油經閥30、28進入頂出缸 上腔，其下腔油液經閩26排回油箱。
在HD-026型油壓機上，可以將拉深梁和壓邊梁用拉桿固定，使其成為一個整體(需關閉闊塊20中的截止閥)，而將其作為單動油壓機使用。此時，模具可安裝在壓邊梁上。作為單動油壓機使用時，其電磁鐵動作和閥的動作基本與雙動時相同，不再分析。
